Die Abtei, wie ihre Mönche sie zeichneten und wie ihre Besucher sie fotografierten: drei Jahrhunderte Dokumente.

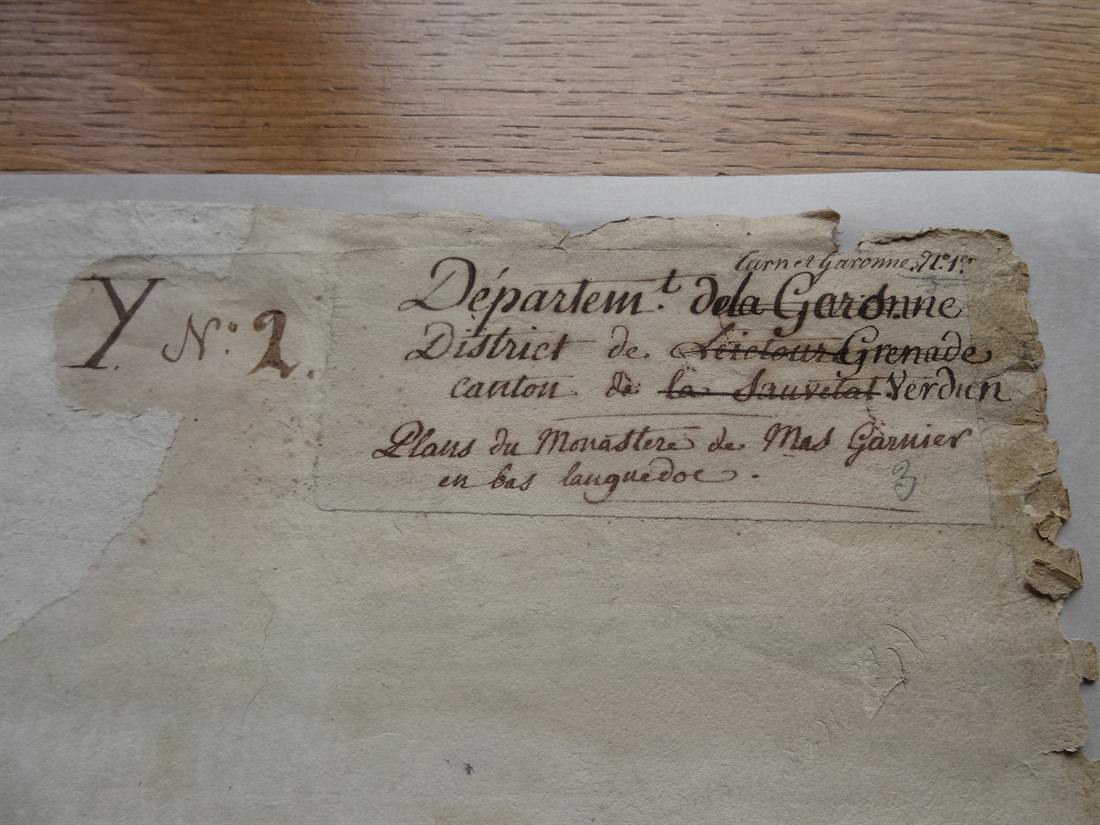

Die Mauriner bauten nicht ohne Plan. Jedes Vorhaben wurde vor Ort von einem Bruder-Architekten aufgenommen, nach Saint-Germain-des-Prés geschickt und dort von den Oberen erörtert und genehmigt. In der Revolution eingezogen, werden die Pläne von Mas-Garnier heute im Französischen Nationalarchiv verwahrt, in der Reihe der Karten und Pläne (N/III/Tarn-et-Garonne/1). Das Conservatoire hat sie fotografieren lassen; sie stehen im Zentrum der Monographie der Abtei.
Der Plan des gesamten Bezirks, 1679

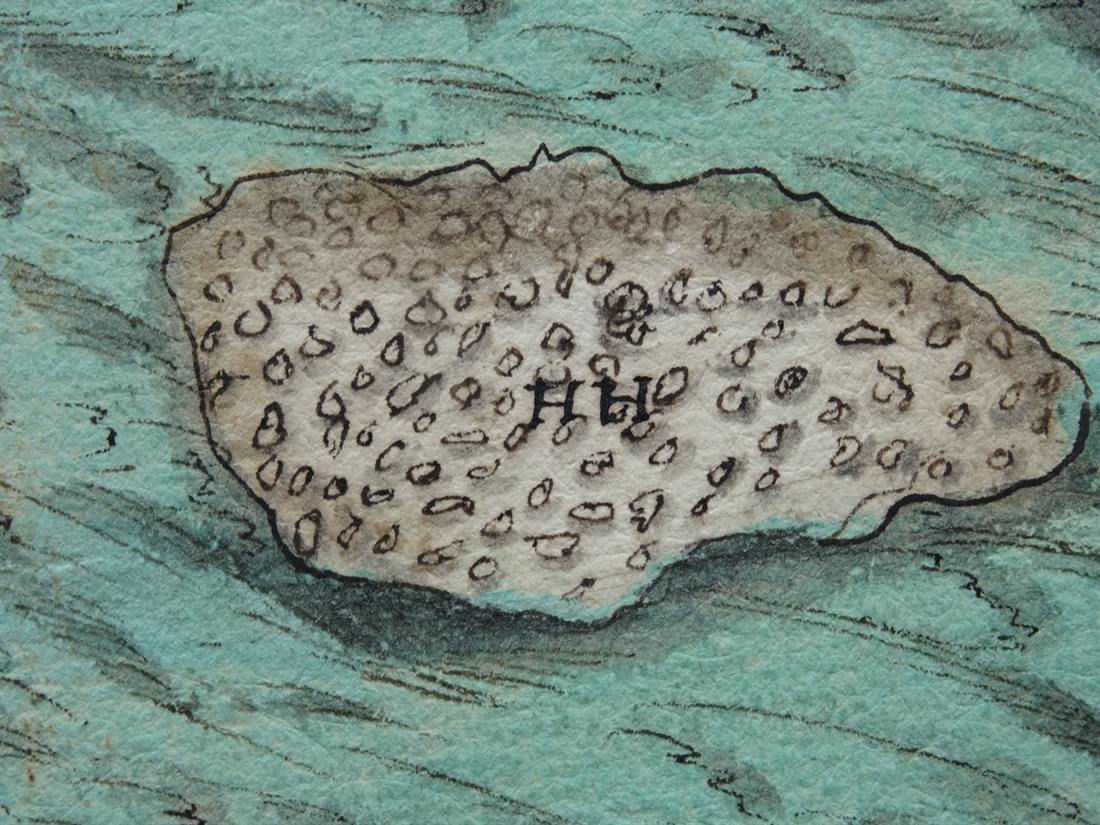

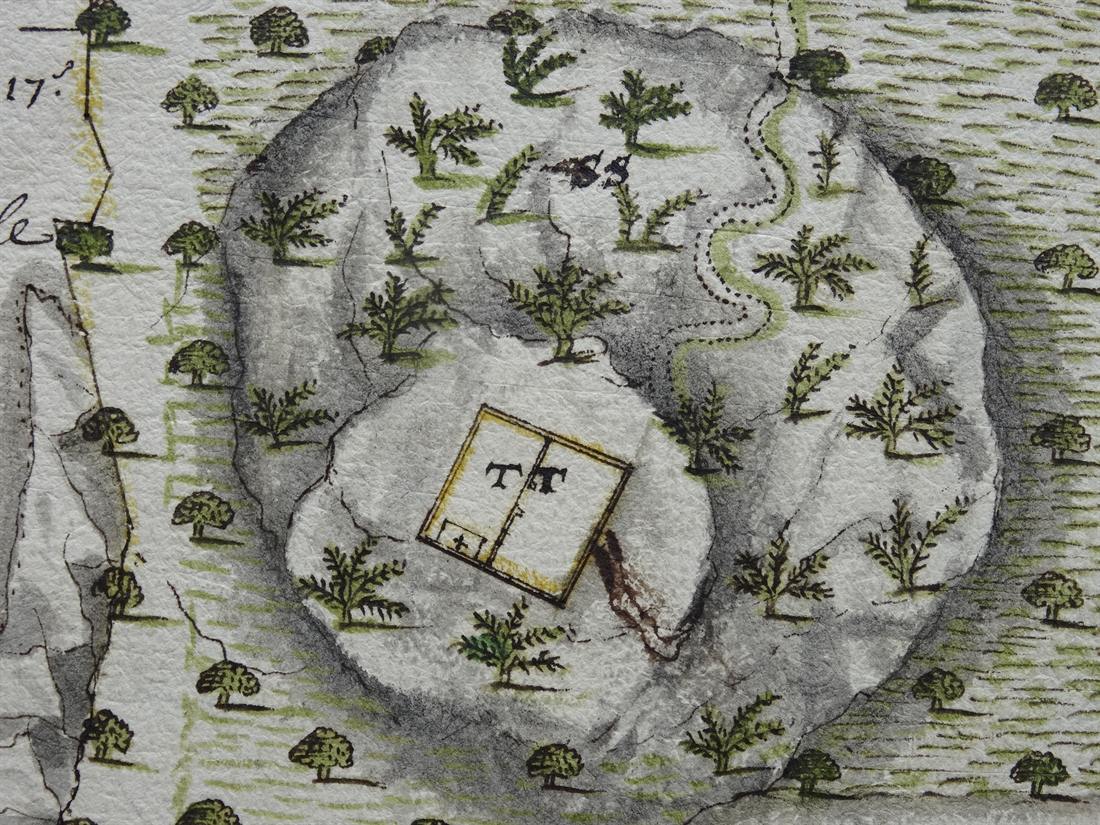

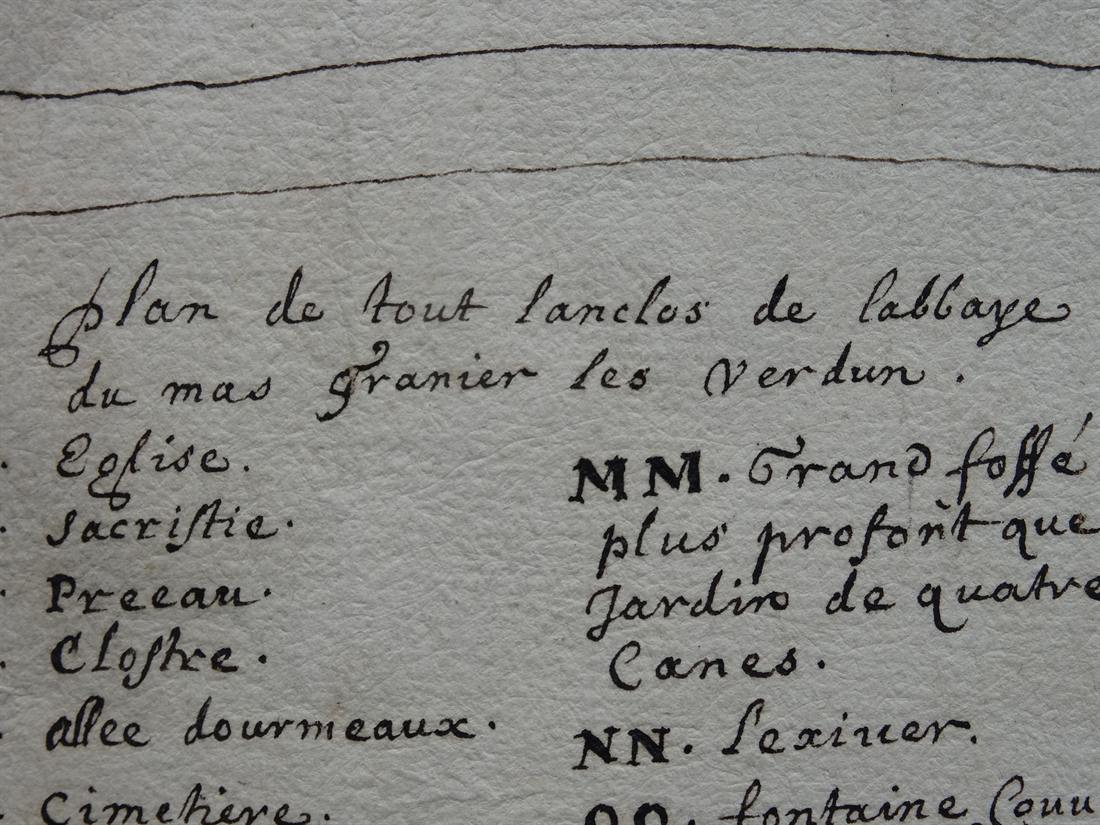

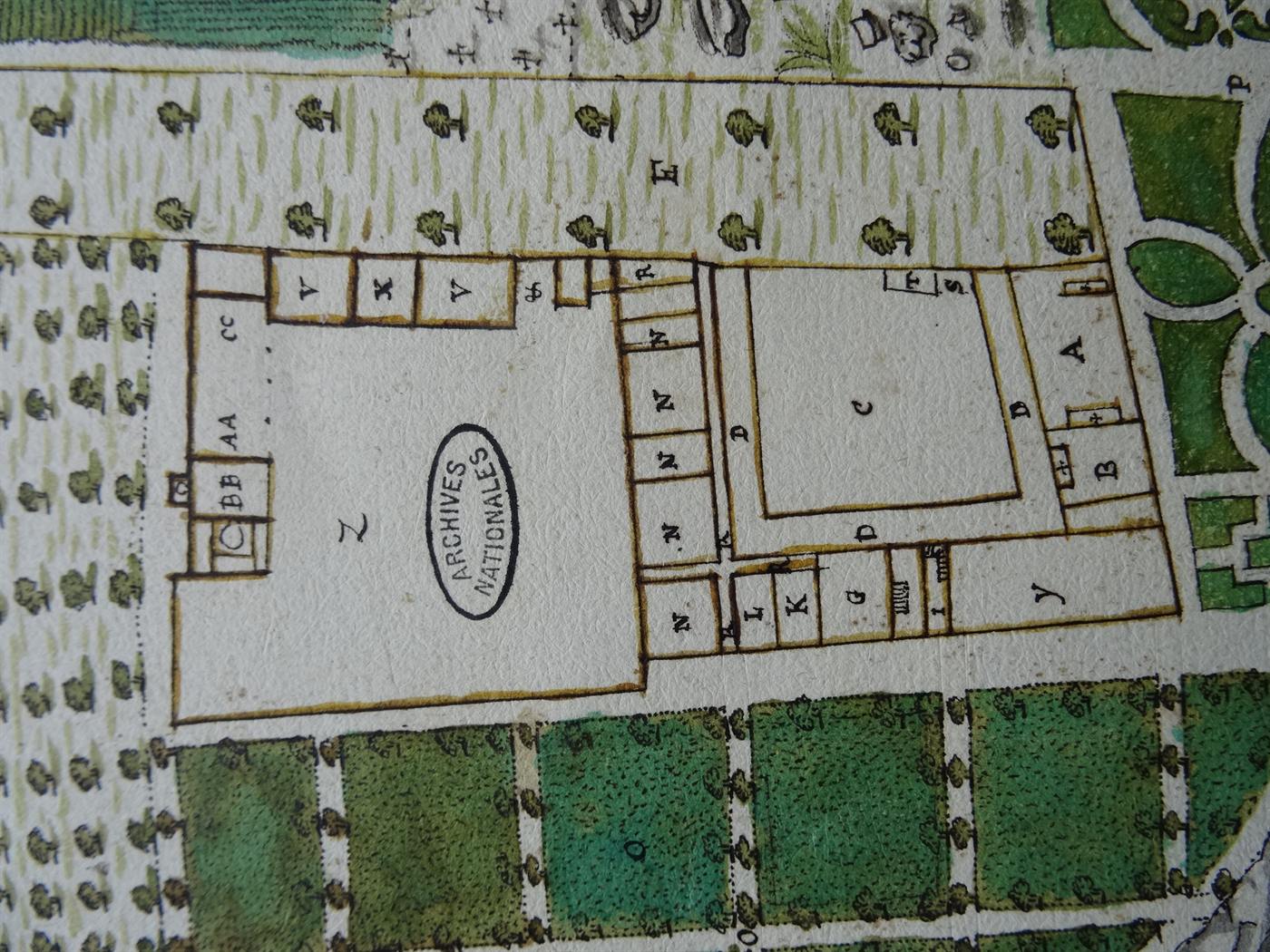

„Plan de tout l’enclos de l’abbaye de Mas-Granier-les-Verdun“, von Bruder Christophle Lachezelle signiert: der Bezirk, die Gräben, die Wege, die Gärten, der Fluss und ein Übersichtsplan der Abtei, im Maßstab von etwa 1:860. Norden liegt unten; die Windrose oben rechts bezeichnet den Süden.
Die Pläne des Klosters, 1661

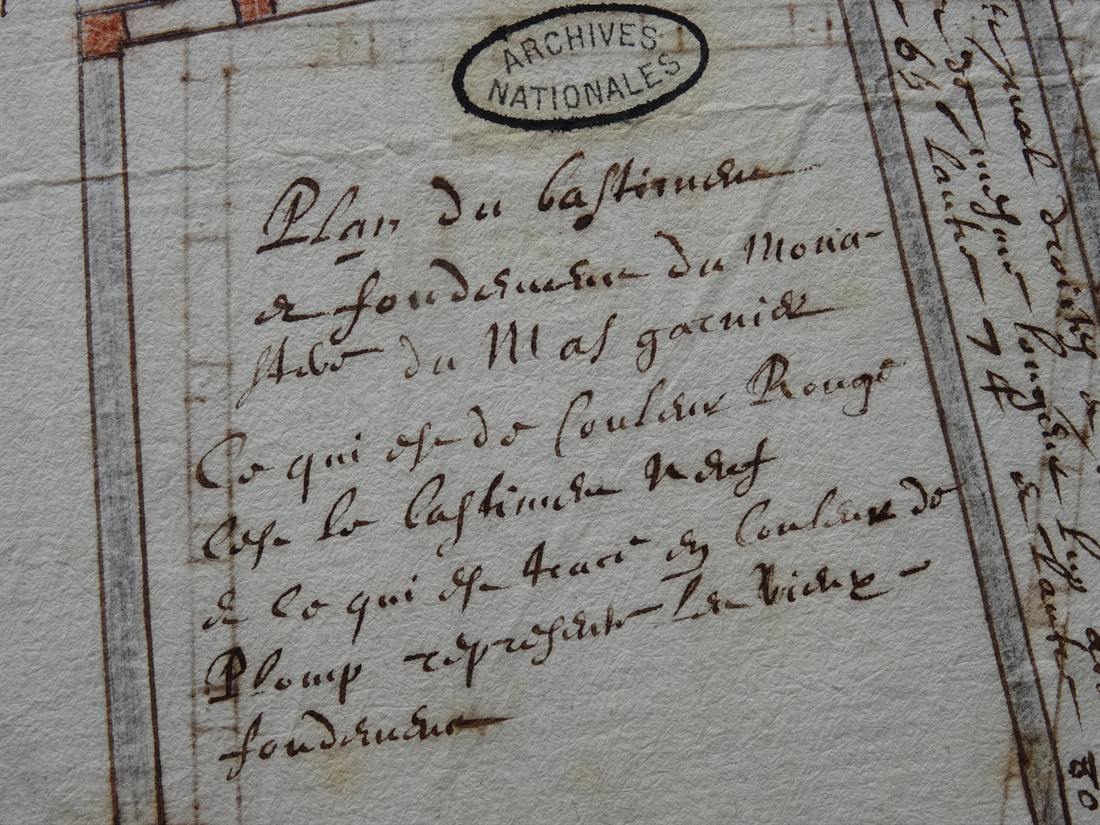

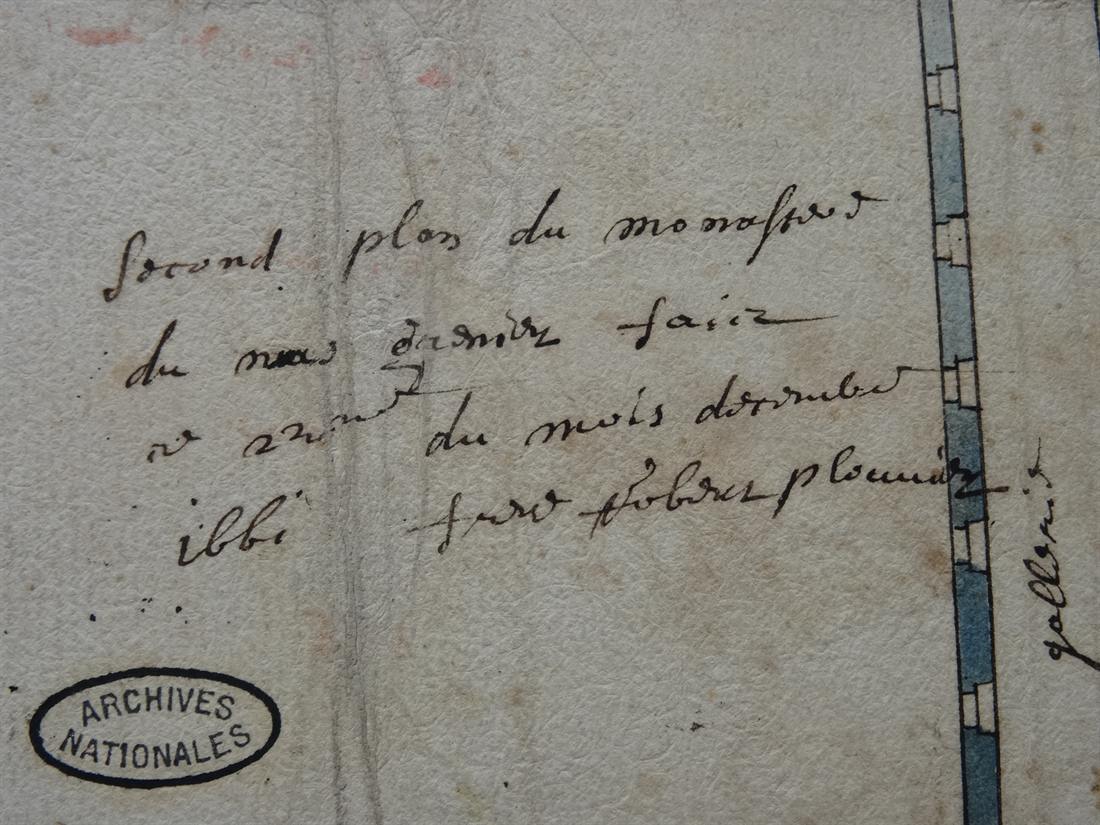

„Plans du monastère“, Erdgeschoss und erstes Obergeschoss, 1661 von Bruder Robert Plouvier signiert und 1662 vom Superior Bernard Audebert genehmigt. Die Lavierung unterscheidet das Bestehende von dem, was noch zu bauen war.
Die Kirche

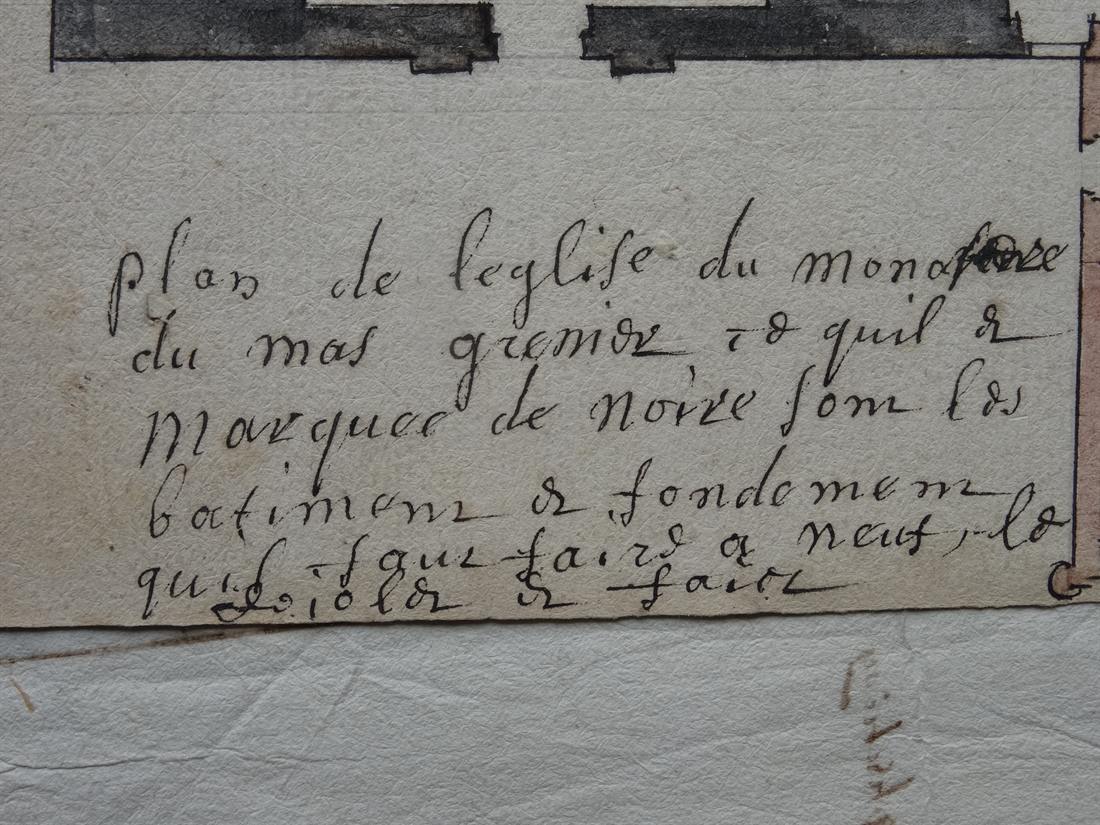

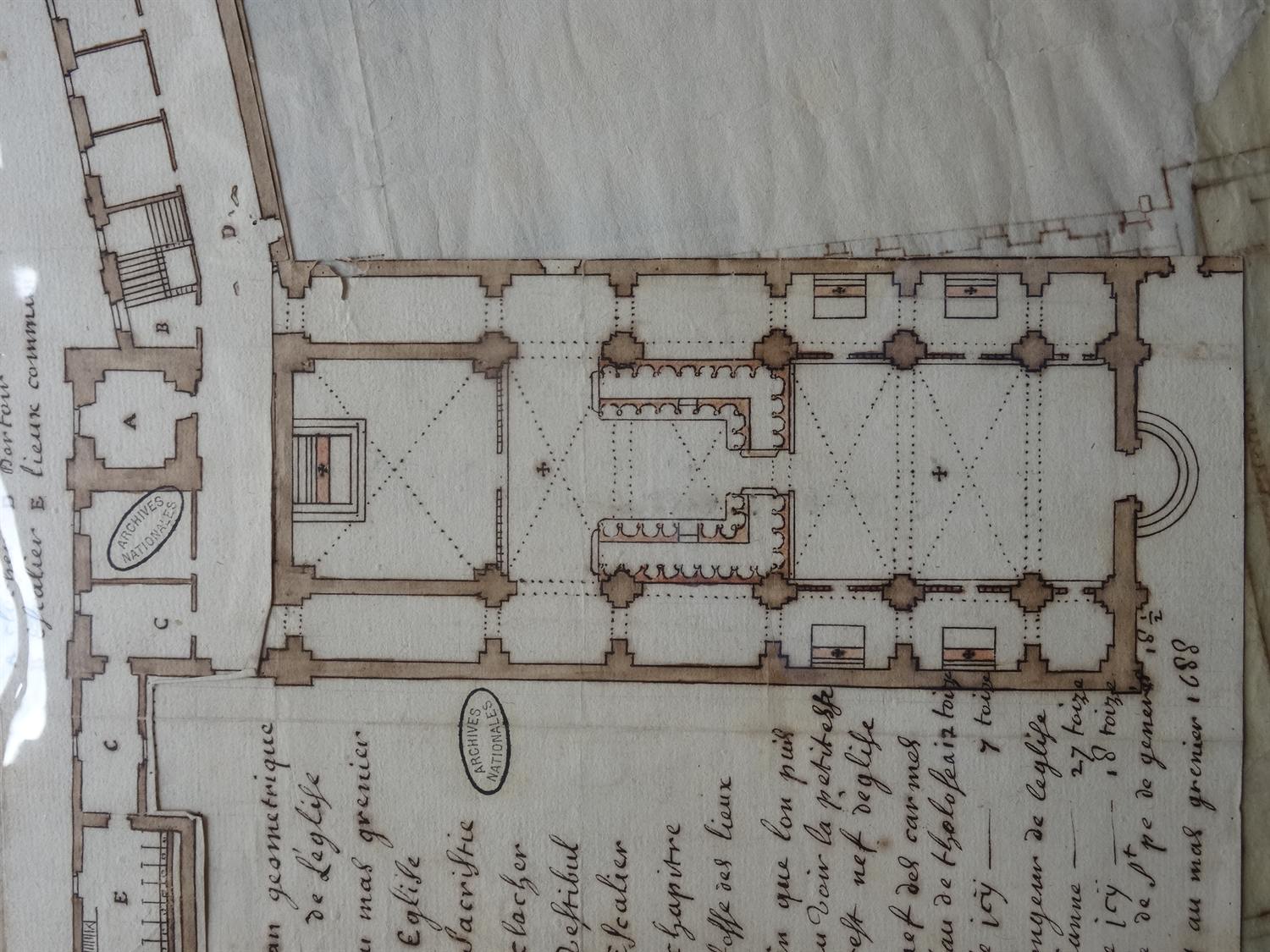

Die Abteikirche wurde nach 1790 abgebrochen. Allein ihre Pläne erlauben es, ihr Schiff zurückzugewinnen: ein Bruder Robert Plouvier zugeschriebener Plan der Klosterkirche (N/III/Tarn-et-Garonne/1/4) und ein geometrischer Plan von 1688 (1/5).
Das Dachwerk des Dormitoriums

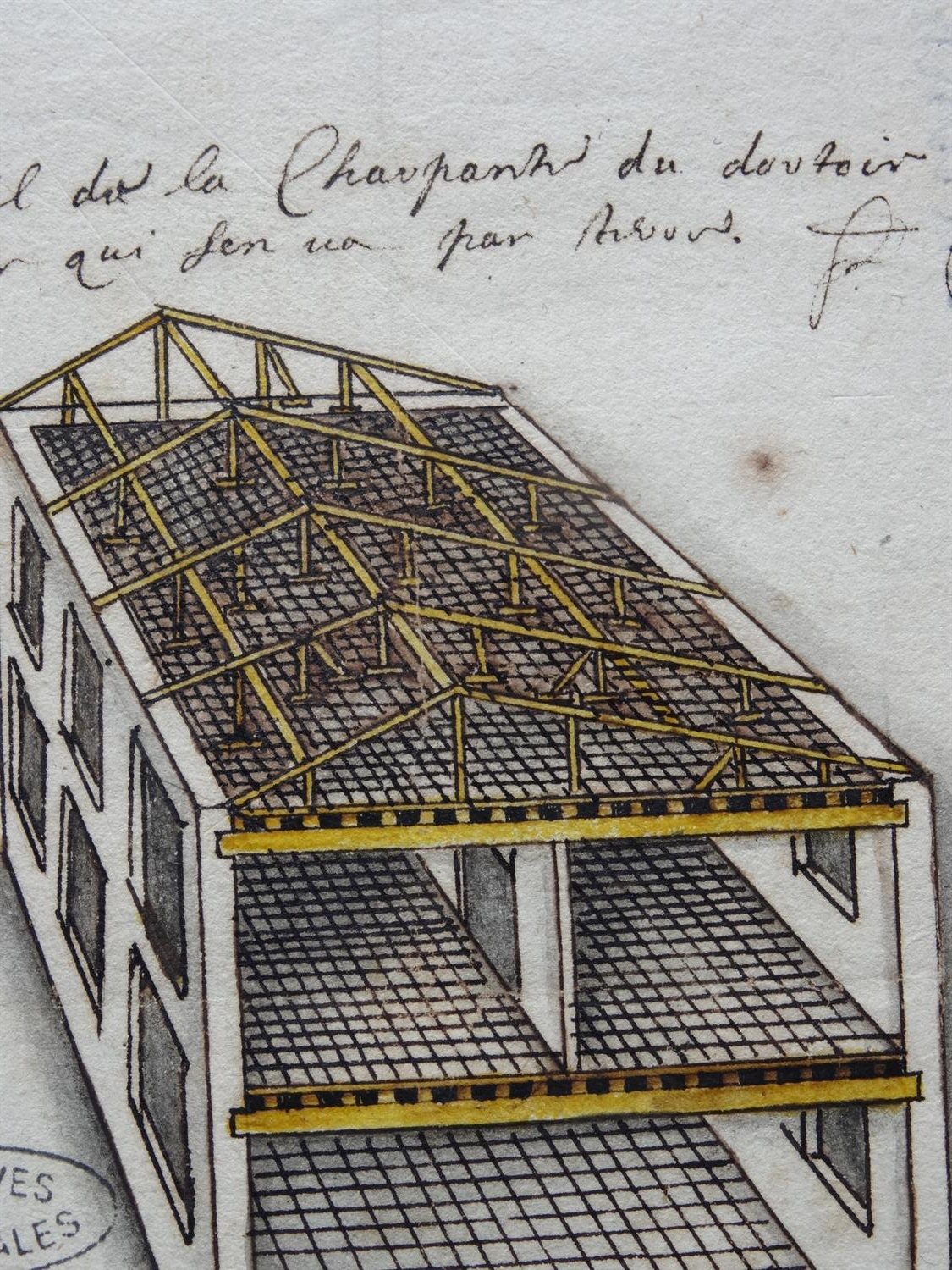

Ein perspektivischer Schnitt in Feder und Lavierung, von Bruder Christophle Lachezelle signiert: die Binder, die Pfetten, die Sparren und sogar die Zellen des Dormitoriums. Es ist genau die Art Dom Bédos’: ein Gewerk durch die Tafel beschreiben.
Diese Zeichnungen neben die in der Abtei noch stehenden Dachwerke zu halten, ist eine der Übungen des Programms zur Beschreibung der Gewerke.
Die Projekte des 18. Jahrhunderts

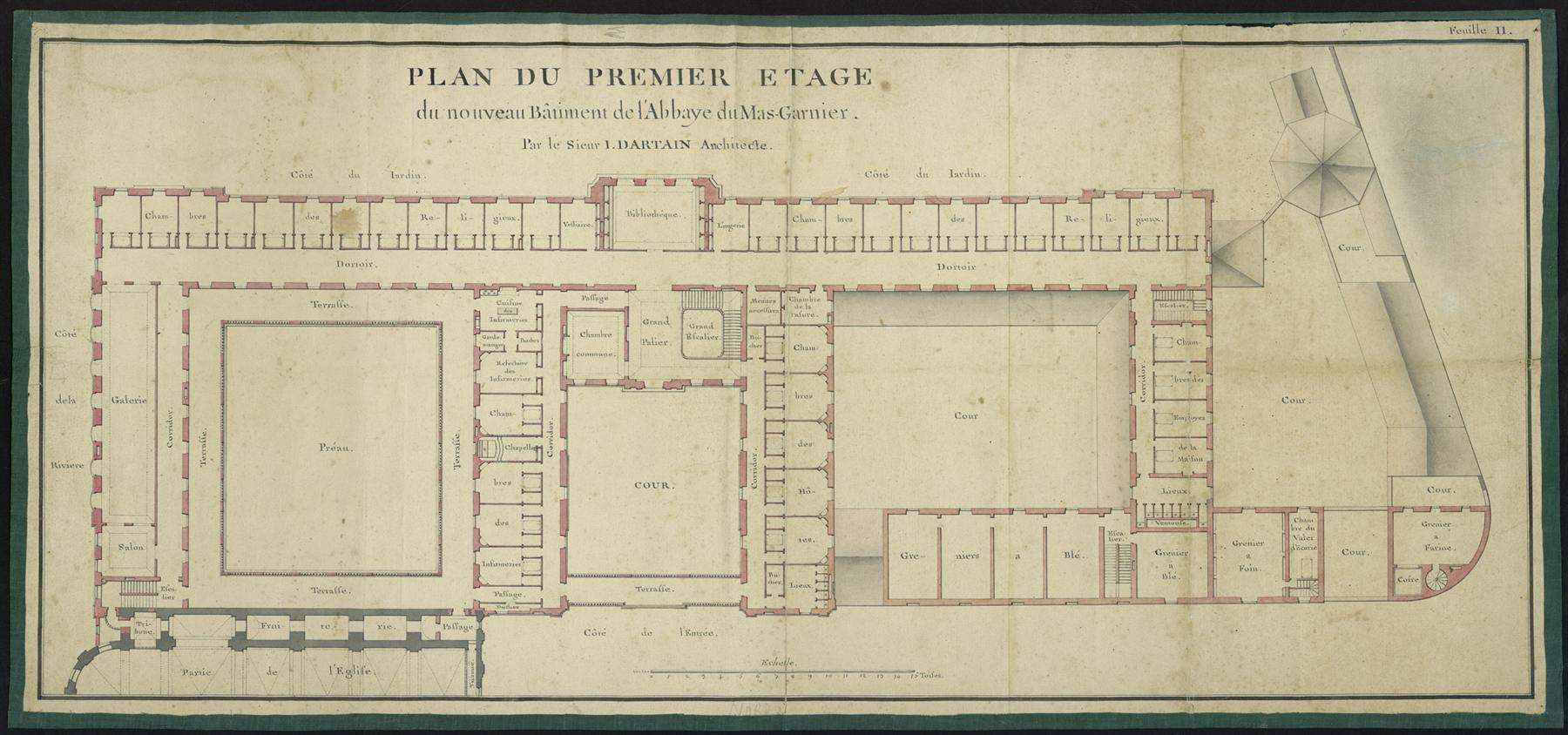

Pläne, die die Gemeinschaft der Benediktinerinnen bewahrt und dem Conservatoire übergeben hat: das große Vorhaben zum Neubau der Klostergebäude, das die Revolution unterbrach.
Das Kataster

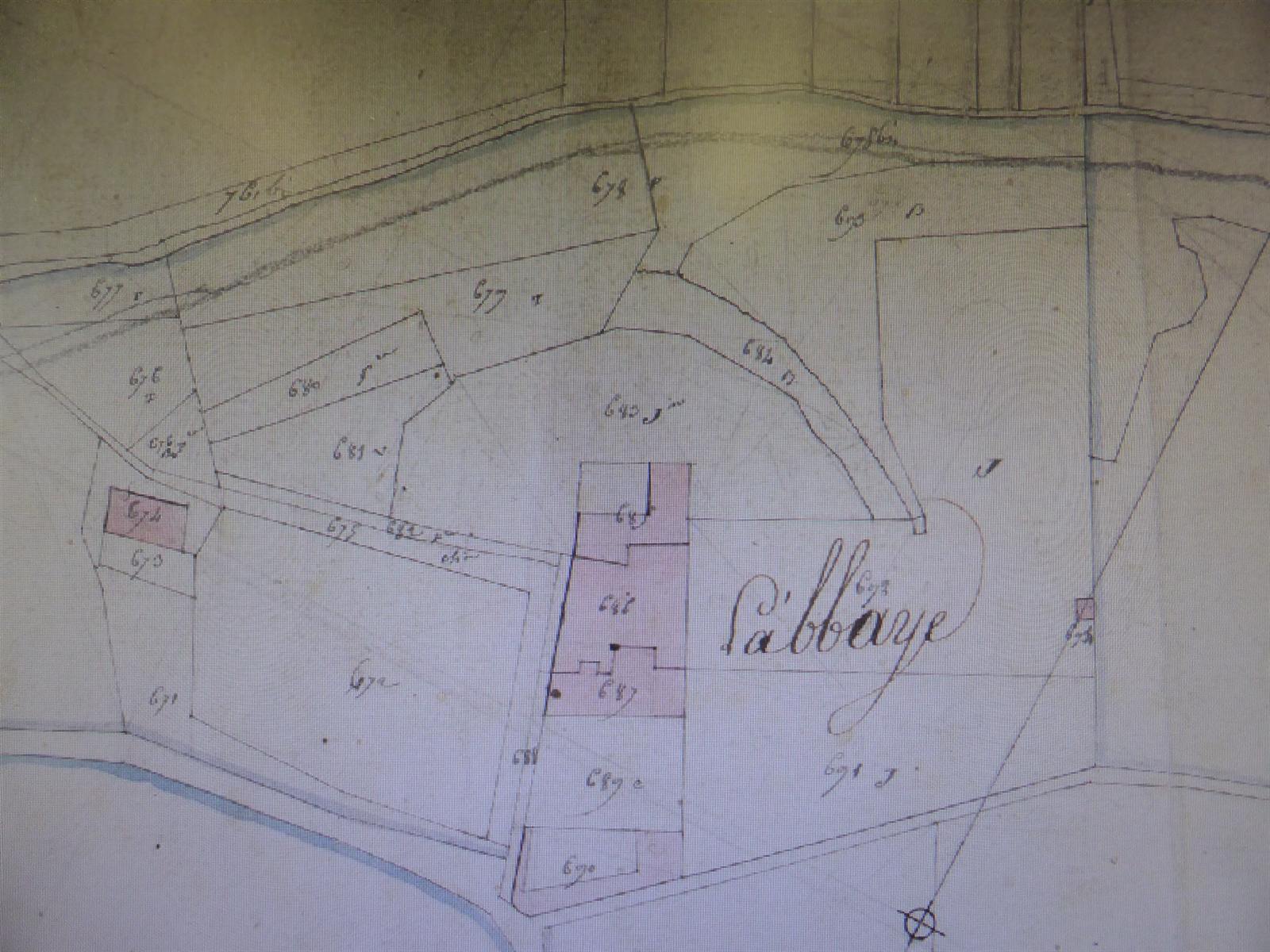

Im napoleonischen Kataster von Mas-Grenier, Sektion D, heißt der Ort schlicht „l’Abbaye“. Die Parzellen tragen noch die Spur des Bezirks: den Graben, die Wege, das Ufer der Garonne.
Departementalarchiv von Tarn-et-Garonne, 3 P 2407-18, Sektion D. Recherche von Philippe Cachau, 2018.
Die Abtei auf Postkarten

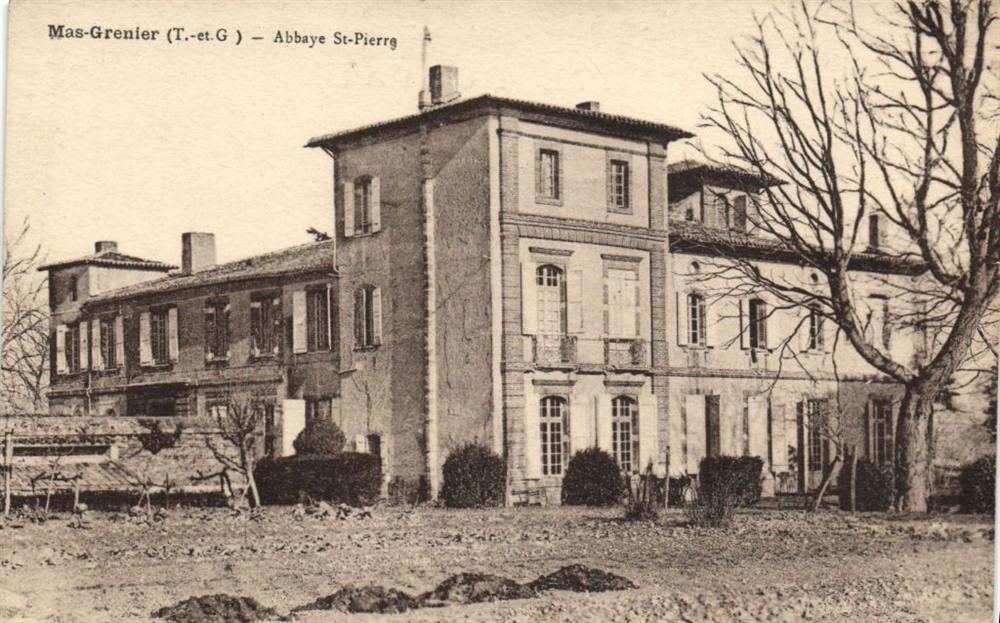

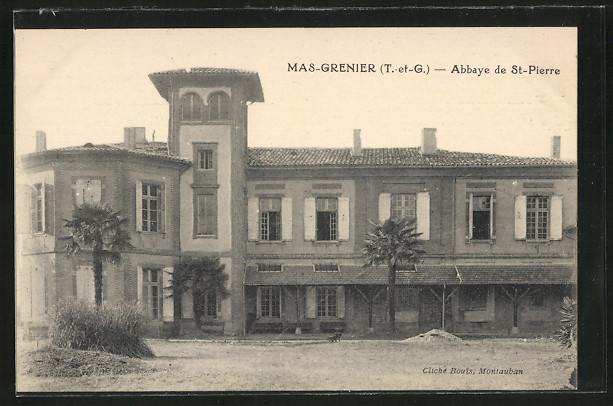

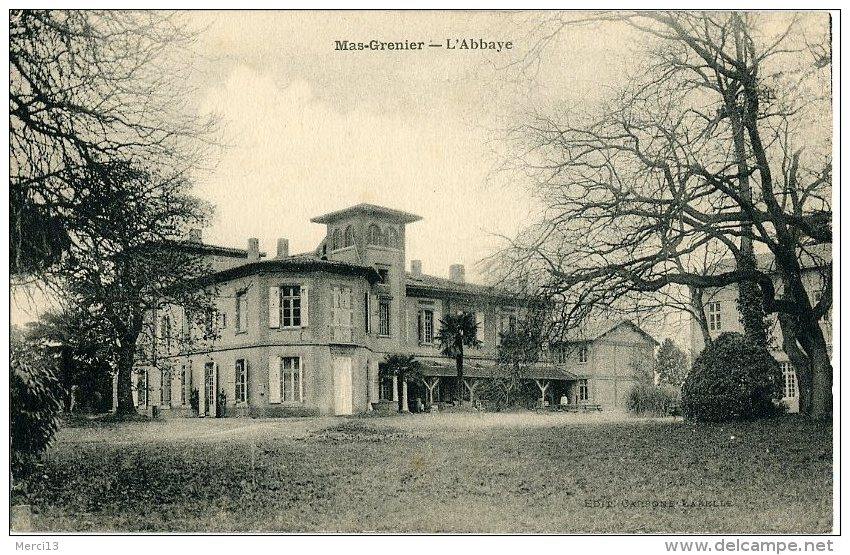

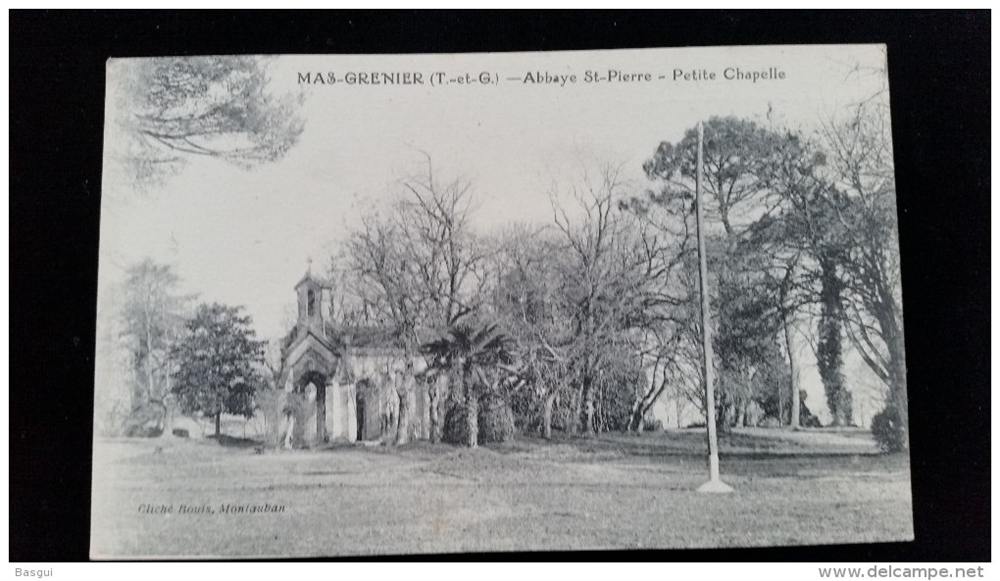

Zu Beginn des 20. Jahrhunderts fotografierten die Postkartenverlage das Haus: den Turmpavillon, die Galerie, die kleine Kapelle im Park.
Um 1910HeuteDer Turmpavillon, einst und jetzt.

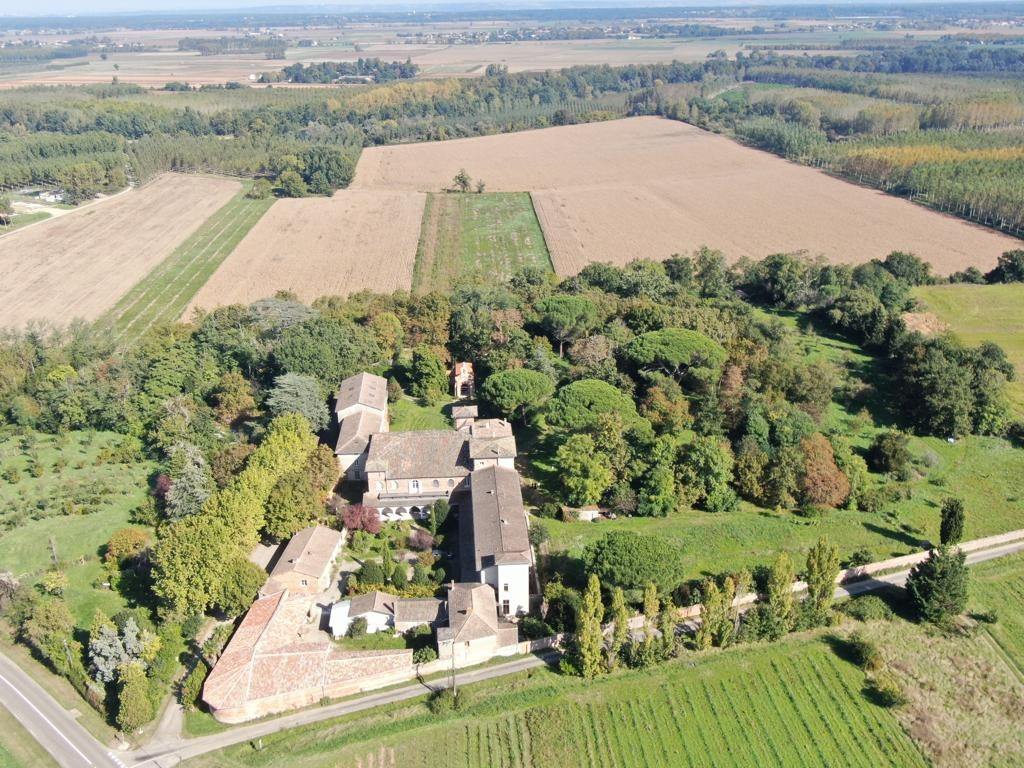

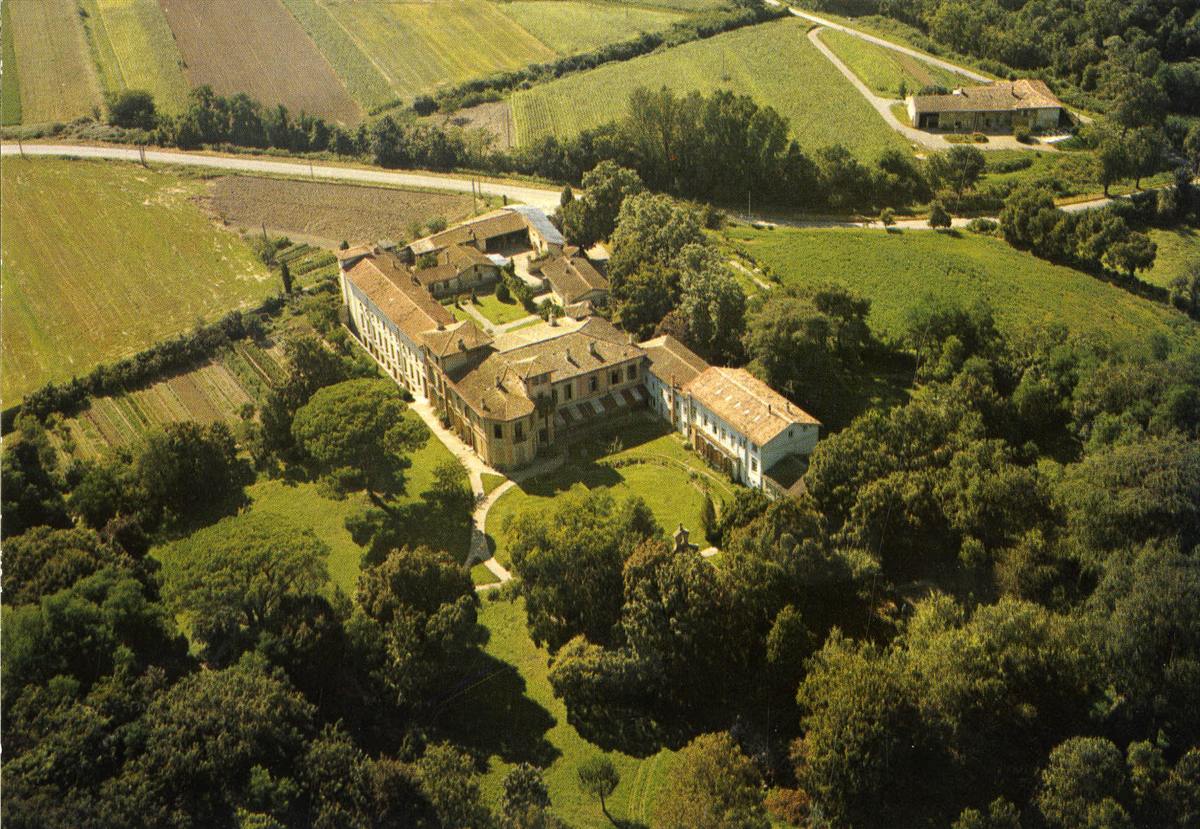

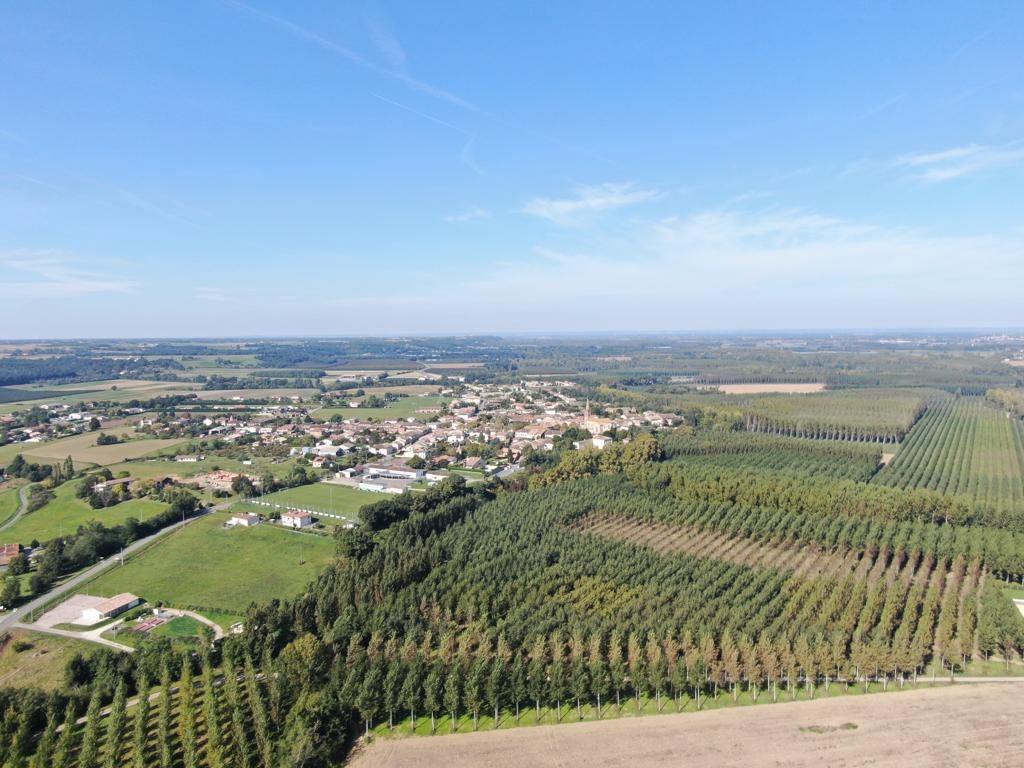

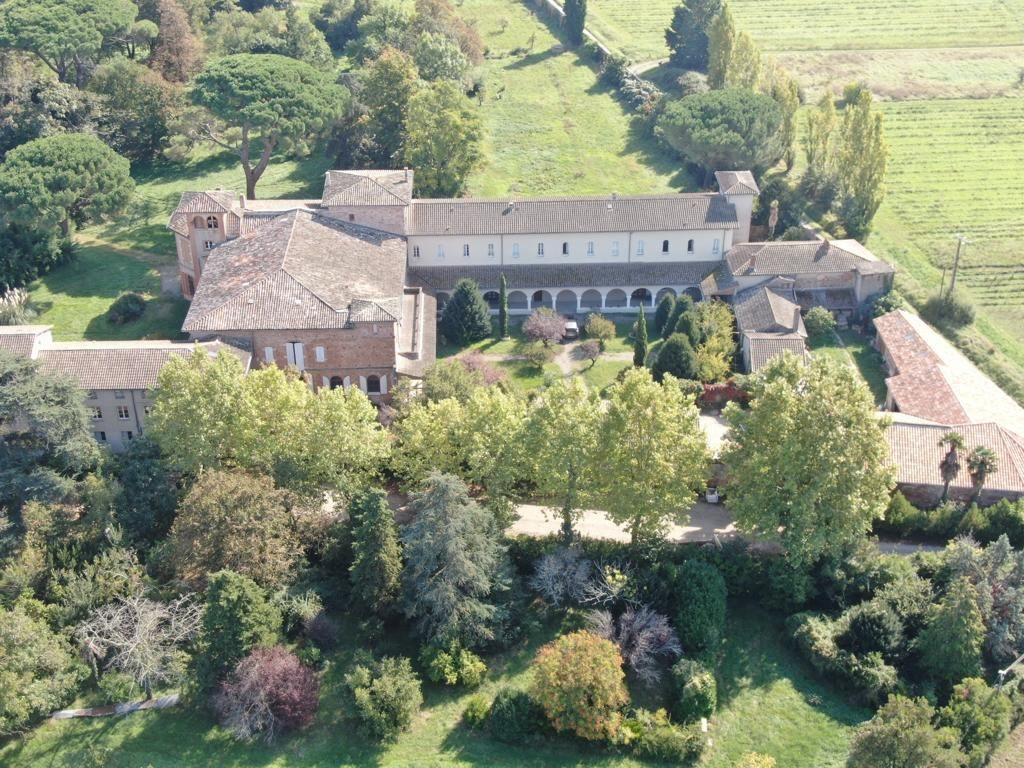

Aus der Luft
Wo die Abtei liegt
Der Bezirk des 17. Jahrhunderts reichte bis an die Garonne. Auf der heutigen Karte zieht der Fluss noch immer östlich der Abtei vorbei.
Die im Französischen Nationalarchiv verwahrten Pläne werden nach Aufnahmen wiedergegeben, die das Conservatoire für seine Forschung angefertigt hat. Alte Postkarten: Privatsammlungen und Departementalarchiv von Tarn-et-Garonne. Kartendaten © OpenStreetMap-Mitwirkende.
